Edş-Enh-Pln Revizyon Notları
Ver:1.4.0.67 (5.12.2024)
-ENH profilde direk yeri kaydırıldığında planlama bölümüne otomatik nokta atmadaki sorun giderildi. (ENH)
-Armatür eklemede tesis ve güç durumunu seçmek için bir ara yüz eklendi. (PLN/EDŞ) İZLEYİN
-Aynı ara yüzle seçilen tek veya çoklu armatürlerle ilgili değişiklik yapma özelliği eklendi. (PLN/EDŞ) İZLEYİN
-Direk malzeme özellik değişimindeki bir sorun giderildi. (PLN/EDŞ)
Ver:1.4.0.66 (3.12.2024)
-AG gerilim düşümü hesabında monofaze yeraltı kablolarının hesabında düzeltme yapıldı. (EDŞ)
-Aydınlatma Direk Listesinde sıralama özelliği eklendi. (EDŞ)
-Planlama sekmesinde iletken kısa yollarındaki bir sorun giderildi. (PLN)
Ver:1.4.0.65 (2.12.2024)
-Bina sembolü malzemelerinin mükerrer keşif problemi düzeltildi. (PLN/EDŞ)
Ver:1.4.0.64 (1.12.2024)

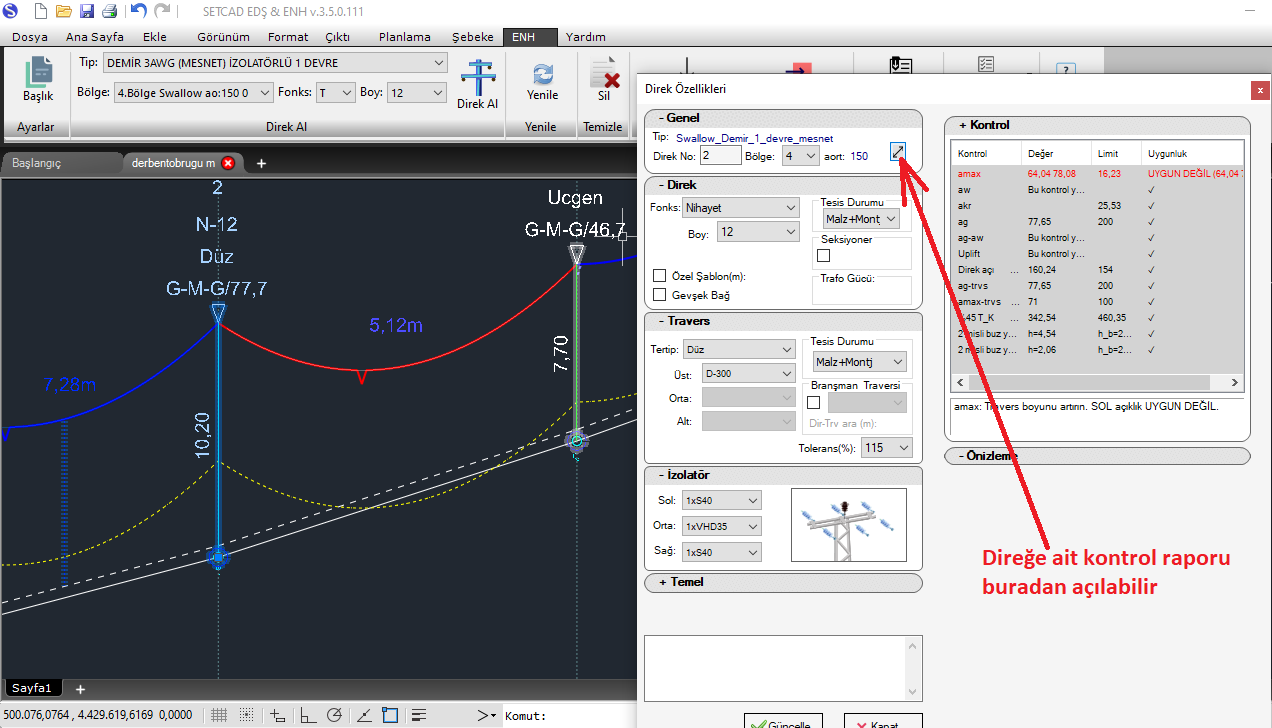

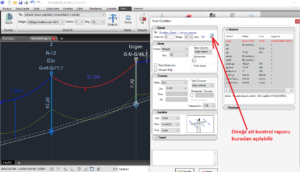

-Kontrol raporunda tüm tip projeler için direk açı kontrolü revize edildi. (ENH)
-3x3/0 Galvaniz direkli tek devre tip proje ag ve aw kontrolleri revize edildi. (ENH)
-3x3/0 Galvaniz direkli tek devre tip proje amax hesabı revize edildi. (ENH)
-3x3/0 Galvaniz direkli tek devre tip proje Df-Ds hesabı revize edildi. (ENH)
Ver:1.4.0.57 (30.11.2024)
-Demir ve Beton trafo direk travers seçimi revize edildi. (ENH)
-Profil şablonunda çizim güncelleme sorunu giderildi. (ENH)
Ver:1.4.0.53 (29.11.2024)
-Güzergah hattında some-some arası noktalar alimanda değilse otomatik çıkarma ve uyarı özelliği eklendi. (ENH)
-Güzergah hattında some veya direk taşınması durumunda profil eğrisinde kot güncelleme ve direk arası mesafelerin adaptasyonu otomatikleştirildi. (ENH)
-Toplu direk tipi güncelleme işleminde ekran Tazeleme problemi giderildi. (EDŞ)
-Direk tepe kuvveti vektör diyagramında direk tipi ve açısının görülme özelliği eklendi. (EDŞ)
-Direklere iletken çizerken gerçek zamanlı direk tipi seçimi özelliği eklendi. (EDŞ)
-Direklere armatür yerleştirmedeki bir sorun giderildi. (PLN)
-Son kullanılan birim fiyat kitapçığının saklanmama sorunu giderildi. (PLN)
Ver:1.4.0.52 (28.11.2024)
-ENH'dan planlamaya gönderme işleminde oluşabilecek mükerrerlik konusunda kontrol ilave edildi. (ENH)
Ver:1.4.0.51 (27.11.2024)
-BOX boyutu küçültüldü. Yeraltı çizgilerinde DASH çizgi tiplerinde ölçekleme yapıldı. (PLN/EDŞ)
-KOFRE sembolüne etiket özelliği eklendi. (PLN/EDŞ)
-KML importta polygon çözümlemedeki bir sorun giderildi. (PLN)
-Nihayet veya köşede durdurucu AG direklerinde demir travers seçiminde revizyon yapıldı. (EDŞ)
Ver:1.4.0.50 (26.11.2024)
-TEXT ve MTEXT düzenleme işlemlerindeki problemler düzeltildi. (ANA MODÜL)
Ver:1.4.0.47 (25.11.2024)
-Direk ilave malzeme seçiminde listeye aynı ekran açıkken birden fazla satır ekleme özelliği eklendi. (PLN)
-Bina sembolüne tıklandığında,tesis durumu değişince malzemeler yeni kalıyordu, düzeltildi. (PLN/EDŞ)
-Tevzi ve branşman direklerin tepe kuvvet ve vektör hesaplarında revizyon yapıldı. (EDŞ)
-2x16+25 AER kesit bulunamadı hatası giderildi. (EDŞ)
-Galvaniz demir direklerin montaj pozu tekrar eski ayarına (5.5.1 pozuna) getirildi. (PLN/EDŞ)
Ver:1.4.0.45 (23.11.2024)
-Gerilim düşümü hesabında kablo kesitlerine göre otomatik monofaze/trifaze tespit özelliği eklendi. (EDŞ)
-Köşede taşıyıcı direk açısının açı ortaya ayarlanması sağlandı (EDŞ)
-Branşman demir direk tepe kuvvet hesabında durdurucu işaretinin otomatik konulmasından kaynaklı sorun giderildi. (EDŞ)
-Demirden betona çevrilen direk sembollerindeki ölçek problemi giderildi. (PLN/EDŞ)
-Köşede durdurucu direk tepe kuvvet hesabında açıortay esas alınarak hesaplarda revizyon yapıldı. (EDŞ)
Ver:1.4.0.44 (23.11.2024)
-Mif formatı importunda farklı dağıtım şirketi için adaptasyon yapıldı. (PLN/EDŞ)
Ver:1.4.0.43 (22.11.2024)
-Profilde direk çizerken kısa yollar bazı tip projelerde çalışmıyordu, düzeltildi. (ENH)
-amax hesabında kritik bir hata düzeltildi. (ENH)
-df-ds raporunda amax ile direk sol/sağ açıklığı mukayesesindeki hata giderildi. (ENH)
-Kontrol raporunda 2 misli buz yükü değer ve limit sıralamasında değişiklik yapıldı. (ENH)
Ver:1.4.0.40 (21.11.2024)
-Farklı bir dağıtım şirketi CBS verisinin KML import işlemi adapte edildi (AG, OG, AYD, SDK direk, AG,OG Hat) . (PLN/EDŞ) izleyin
Ver:1.4.0.37 (21.11.2024)
-Bazı DWG/DXF dosyalarındaki z koordinatları sıfır olmayan çizgilerin harita altlığında görünmeme problemi düzeltildi. (ANA MODÜL)
Ver:1.4.0.36 (21.11.2024)
-Gerilim düşümünde yeraltı kablolarından kaynaklı kesit bulunamadı hatası giderildi. (EDŞ)
-ENH'tan planlamaya gönderilen beton direk traverslerindeki seçim hatası giderildi. (ENH)
-Beton trafo direği malzeme seçiminde listeye gelmeyen N-70 beton travers sorunu gidreldi. (EDŞ)
-Beton direk malzeme seçiminde açılır listeye beton travers (5.7.6) ve platform (5.6.5) kısa yolları eklendi. (EDŞ)
-TR direk travers ve izolatörlerinin direk listesine gitmeme problemi giderildi. (EDŞ)
-Vektör diyagramı ve Mevcut/Yeni direk listesinde direk numaralarına göre sıralama özelliği eklendi. (EDŞ)
-Tüm direk tipleri güncelle komutundan önce onay eklendi. (EDŞ)
Ver:1.4.0.35 (20.11.2024)
-Excel versiyon uyumsuzlukları için güncelleme yapıldı. (PLN/EDŞ/ENH)
-Kabin sembolünde tip seçimi ve şalt malzeme seçimi özelliği eklendi. (PLN)
-Ana modülde bazı iyileştirmeler yapıldı. (ANA MODÜL)
Ver:1.4.0.32 (15.11.2024)

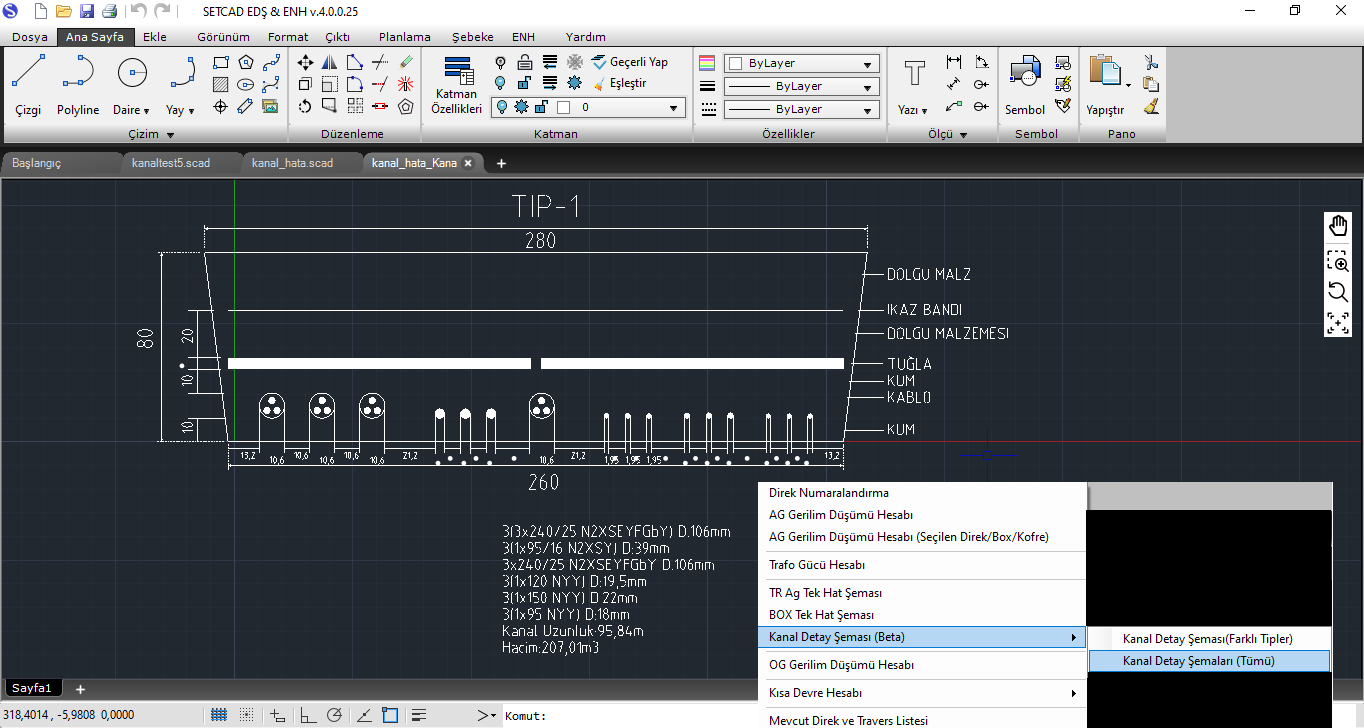

-Kablo kanalı çizgisinin uçlarına ayırıcı çizgi eklendi. Yazıcı ve dwg/dxf çıktısında revizyon yapıldı. (PLN)
-Kablo kanalı boru tipi seçeneği eklendi. (PLN)
Ver:1.4.0.31 (15.11.2024)
-Kablo muhafaza borusunun keşfe gelmesi sağlandı. (PLN)
-Toprak ve Tuvenan kanal seçimi manuel olarak kullanılabilir yapıldı. (PLN)
-Kullanıcıların kanal tiplerini manuel girebilmeleri için Birim fiyat klasörüne kanaltipleri.txt dosyası oluşturuldu. (PLN)
Ver:1.4.0.29 (15.11.2024)
-Kanal tipi seçiminde kablo sayısı tespitindeki problem düzeltildi. (PLN)
-Manuel kanal tipi seçimi özelliği eklendi. Manuel ayarlanan son kablo sayısı ve kanal tipinin saklanması sağlandı. (PLN)
-Seçilen iletken güncellendiğinde havai/yeraltı özelliği saklanmıyordu, problem düzeltildi. (PLN)
-İletken tesis değişiminde kesit ve mesafe etiketlerinin tesis durumu değişmiyordu , düzeltildi. (PLN)
Ver:1.4.0.28 (12.11.2024)
-Amax hesabında kontrol listesindeki bir sorun düzeltildi. (ENH)
-Gevşek bağ ve yeraltı geçişi durumunda aw hesabı revize edildi. (ENH)
-Demir direkli projelerde proje başlığına galvaniz seçeneği eklendi. (ENH)
-Profil şablonunda direk çizerken A ve D kısa yollarında bazı tip projelerde oluşan hata giderildi. (ENH)
-Bazı tip projelerde listeye gelmeyen direk taşıma tipleri problemi giderildi. (ENH)
-İletkeneçift tıklandığında yeraltı geçişi formunda iletken tipi yenileme tuşu eklendi. (ENH)
-Manuel güzergah çiziminde komut tekrarlandığında yine güzergah özelliğinin devam etmesi sağlandı. Birleştirme komutunda oluşan sorun giderildi. (ENH)
-Ana modülde taşıma, çevirme ve ölçekleme işlemlerinde ekran görüntüleme özelliğinde oluşan bir sorun giderildi. (ANA MODÜL)
-Ölçülendirmede ölçü stili değişikliği saklandığında oluşan sorunlar giderildi. (ANA MODÜL)
Ver:1.4.0.27 (08.11.2024)
-Hatalı çizimleri önlemek için enerji kaynağı olarak sadece IM sembolünün kullanımı sağlandı. NODE sembolünün işlevi kaldırıldı. (EDŞ)
-3AWG Beton direk zincir izolatör tip projesinde direk boyları listesi yenilendi. (ENH)
-Direk eklendiğinde komut sonlandırılıyordu. ESC tuşuna tıklanana kadar devam etmesi sağlandı. (PLN/EDŞ)
-Planlama tabı aktifken "D" ve "I" kısayolları Direk ve İletken formunun açılması için ilişkilendirildi. (PLN/EDŞ)
-Normal çizim ekranında bazı komutların kısayollarla ("Harf" + Space tuşu) çalışması sağlandı. (ANA MODÜL)
-Mouse orta tekerleğine çift tıklandığında ZOOMEXTENT komutu aktive edildi. (ANA MODÜL)
-İletken çiziminde karşılaşılan bazı sorunlar düzeltildi. (PLN/EDŞ)
-Mevcut/Yeni şebekede direk numaralandırmasında çift numaralandırma problemi düzeltildi. (EDŞ)
-İletken seçiminde son eklenen direk türüne göre şebeke türünün listelenmesi sağlandı. (PLN/EDŞ)
-Son kullanılan iletken menüsünde şebeke türü bilgisi de ilave edildi. (PLN/EDŞ)
-İletken çizdikten sonra Geri alma işleminde etiketlerin de silinmesi sağlandı. (PLN/EDŞ)
Ver:1.4.0.26 (05.11.2024)
-3AWG Swallow Beton Zincir izolatörlü tip proje eklendi. (ENH)
Ver:1.4.0.25 (04.11.2024)
-Son kullanılan iletken menüsünde OG müşterek iletken kullanılması durumunda AG kesitinin de görüntülenmesi sağlandı. (PLN)
-ENH direk çizerken beliren sol açıklık uyarısı iptal edildi. (ENH)
-OG direklerin izolatör özellikleri (porselen/silikon) değiştirildiğinde keşfe yansımıyordu, düzeltildi. (EDŞ)
-Mif export işleminde GALV.SAÇ tipi değiştirilerek GALV.DEMİR yapıldı. (PLN)
-Direğe bağlı iletkenin gevşek bağ olması durumunda malzeme seçimi yapmıyordu, düzeltildi. (EDŞ)
-kml veya mif importundan sonra mevcut direklerde tepe kuvveti hesabı ve malzeme seçimi yapmama problemi düzeltildi. (EDŞ)
-Seçilen direklere sağ tuşla açılan listede direk tipi değişikliği yapmadan Malzeme Seçimi komutu eklendi. (EDŞ)
Ver:1.4.0.24 (02.11.2024)
-Tepe kuvveti hesabından sonra iletken çiziminde oluşan bir hata giderildi. (EDŞ)
-OG müşterek iletken çekimindeki bir problem giderildi. (PLN)
-Birim fiyat klasör yerinin değiştirilmesindeki problem giderildi. (PLN)
-Genel ayarlarda son kullanılan birim fiyat kitabı listesi güncellendi. (PLN)
Ver:1.4.0.21 (02.11.2024)
-Nokta verisi büyük projeler için otomatik güzergah oluşturmada yeni algoritma geliştirildi. (PLN/ENH) izleyin
-Nokta güzergah öteleme mesafe değerinin cm seviyesine ayarlanma özelliği eklendi. (PLN/ENH)
Ver:1.4.0.19 (02.11.2024)

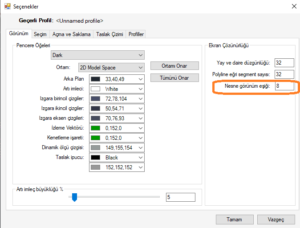

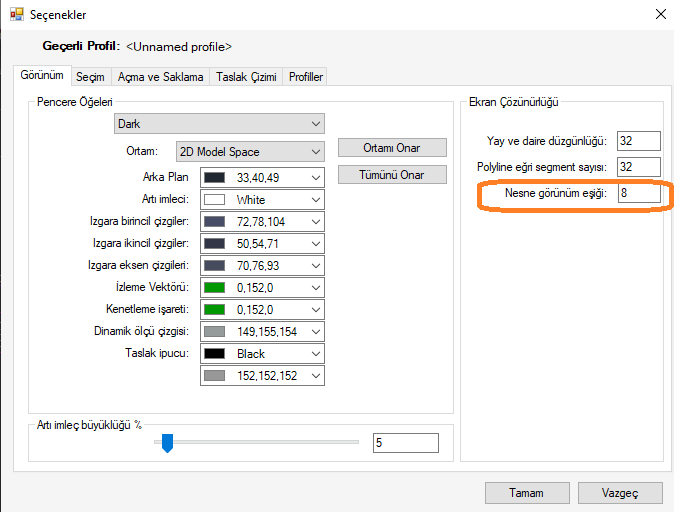

-Güzergah kot noktalarının görünüm eşiklerinde iyileştirme yapıldı. (PLN/ENH)
-Genel ayarlara raster image (ecw) çözünürlük ayarı eklendi.(PLN)
-Block olarak açılan dwg/dxf altlığındaki çizgisel bozulma problemi giderildi.(PLN)
Ver:1.4.0.18 (01.11.2024)
-Güzergah kot noktalarının çiziminde some noktaları renklendirildi, performans artışı sağlandı. (PLN/ENH)
-Raster altlık (ECW image) ekleme özelliği eklendi. (PLN/EDŞ)
-Beton direk metrajındaki bir problem giderildi. (PLN)
-ENH'dan planlamaya gönderilen iletkenlerin mesafelerindeki bir hata giderildi. (ENH)
Ver:1.4.0.17 (31.10.2024)
-Direk sembollerinin yazdırmadaki dolgu rengi sorunu giderildi. (PLN)
-Direk koordinat listesi alırken mevcut koordinat sistemine ilaveten WGS-84 koordinat sistemi menüsü de eklendi. (EDŞ/ENH)
-Taslak iletken çizme işleminde aydınlatma direği ve armatürünün çizilmesinde oluşan hata giderildi. (EDŞ)
-Max ag,og ve enh direk mesafe değerleri ve eşit mesafe ayarlarının hafızaya kaydedilmesi sağlandı. (EDŞ)
-Mif export işleminde iletken kolon yapısı düzenlendi ve kesit eklerinin kaldırılması özelliği eklendi. (EDŞ)
Ver:1.4.0.14 (28.10.2024)
-Başlık formunda girilen bilgilerin hafızaya alınma özelliği eklendi. (ENH)
-Tek ve Çift devre (ÇAM ve FIÇI tipi) 3x477 Beton Direkli Tip projeler eklendi. (ENH)
-Direk izolatör tertibi seçimi görselleştirildi. (ENH)
Ver:1.4.0.13 (24.10.2024)
-İlave potans yükü girişi eklendi. Direk tepe kuvvet hesabı ve vektör diyagramında gösterimi sağlandı (EDŞ)
-Şablon boylarının mesnet/gergi durumlarına göre hesaplanması kontrol edildi. (ENH)
-Planlamaya gönderilen iletkenlere tesis durumu değişikliği yapma özelliği eklendi (iletkene çift tıklandığında). (ENH)
Ver:1.4.0.10 (24.10.2024)
-ENH'dan planlamaya yeraltı geçişleri gönderilmiyordu, düzeltildi. Kablo uzunluğu özel değer girişine ile direk boyları kadar ilave metre girildi. (ENH)
-Kontrol raporu işleminde karşılaşılan bir hata giderildi. (ENH)
-amax, df-ds hesaplarında aort hesabından kaynaklı bir hata giderildi. (ENH)
Ver:1.4.0.8 (23.10.2024)
-ENH direğine yeni malzeme eklendiğinde veya güncellendiğinde içeriğinin korunması sağlandı. (ENH)
-Yeraltı geçişi veya gevşek bağlı direk tiplerinin nihayet olarak hesaplanması sağlandı. (ENH)
-İletken yüksekliği hesabında profil çizgisi üzerindeki hata payı da dikkate alındı. (ENH)
-3AWG düz tertip için olan amax ve df-ds hesapları SW demir-beton, 1/0 demir-beton ve 3/0 beton tip projeleri için de düzeltildi. (ENH)
-Direk ve travers seçimleri, hata ve uyarılar vb. bir çok konuda iyileştirme yapıldı. (ENH)
-Direk seçildiğinde sağ tuş menüsü yeniden düzenlendi. (EDŞ)
-ENH modülü kontrol ve güncellemeler devam etmektedir.
Ver:1.4.0.6 (20.10.2024)
-Direk koordinat listesine koordinat sistemi bilgisi eklendi. (ENH)
-ENH tabı ilk açıldığında ZOOM_EXT komutu ile profilin otomatik görüntülenmesi sağlandı. (ENH)
-3AWG Beton direkli tip projelerde nihayet travers seçiminde gevşek bağ durumu dikkate alındı. (ENH)
-3x3/0 Beton direkli tip projede Çift Direk (Muflu) seçimi eklendi. (ENH)
-ENH direklerinde Çift Direk tesis şekli seçim özelliği eklendi. (PLN/ENH)
-Çift Direk ve traverslerinin keşfe yansıması eklendi. (PLN)
-Direk ve travers kütüphanesi güncellendi. (Birim fiyat\direkler klasöründeki malzemelere manuel ekleme yapılabilir) (PLN)
-Dosya ilk açıldığında online harita altlıklarının kapalı olması sağlandı. (PLN)
-ENH Direklerinin ölçeklerindeki bozulma düzeltildi. (PLN)
-Manuel numaralandırma komutu eklendi. (EDŞ) izleyin
-Genel ayarlarda gerçek zamanlı direk numaralandırma yapılıp yapılmaması için onay kutusu eklendi. (EDŞ) izleyin
Ver:1.4.0.5 (20.10.2024)
-Toplu özellik değiştirmede potans boyu kutusu aktive edildi. (EDŞ)
-Kontrol raporunda Beton travers boyu hatası giderildi. (ENH)
-OG gerilim düşümünde hat sadeleştirme eklendi. (EDŞ)
-ENH direk listesine GALV.DEMİR eklendi. (PLN)
Ver:1.3.0.99 (19.10.2024)
-Toplu direk tepe kuvvet hesabında vektör yönlerinin bozulması problemi giderildi. (EDŞ)
Ver:1.3.0.98 (19.10.2024)
-OG direk numaralandırmalarında karşılaşılan bir problem giderildi. (EDŞ)
Ver:1.3.0.97 (19.10.2024)
-Branşman alt çıkış travers listesine beton nihayet traversler de eklendi. (ENH)
-Trafo direğinin tipinin bozulması düzeltildi. (ENH)
Ver:1.3.0.96 (19.10.2024)
-1/0 AWG tip projelerinde sorun yaşanan konularda revizyonlar yapıldı. (ENH)
Ver:1.3.0.95 (17.10.2024)
-Profil eğrisinin dwg/dxf çıktısında yazıcıda görünmeyen çizgi tip ve renkleri düzenlendi. (ENH)
-Galvaniz direk ve traverslerin montaj pozu onaylarda istenen şekilde 5.3 ve 5.5 olarak revize edildi. (PLN)
-50 mm ve üzeri AER iletken ve 120 dereceden dar açılarda AER izolatör seçimi yenilendi. (EDŞ)
-Demir direklerde Kafes + Durdurucu işaretliyken oluşan bir sorun giderildi. (EDŞ)
Ver:1.3.0.92 (17.10.2024)
-Milimetrik kağıt genişletildi. (ENH)
-Profil eğrisi üzerinde direk çizerken iletken sehim şablonu ve toprak temas eğrisi de görünür hale getirildi. (ENH) videodan izleyin
-Direk çizme esnasında direk tipi ve boyunu değiştirmek için kısayol eklendi. (ENH) videodan izleyin
-Profil eğrisinde direk bilgi gösteriminde bazı iyileştirmeler yapıldı. (ENH)
Ver:1.3.0.91 (14.10.2024)
-ENH bölümünden planlamaya gönder işlemindeki bir hata giderildi.(ENH)
-ENH keşfe gönder işleminde beton travers uyarısı sorunu giderildi. (ENH)
-Mif import işleminde bir problem giderildi. (PLN)
-Taslak iletken çiziminde OG/AG iletkenlerin birlikte çizilebilmesi özelliği eklendi. (EDŞ)
Ver:1.3.0.87 (14.10.2024)
-Çizerken anlık enerjilendirme moduna OG iletken ve sembolleri de eklendi. Gerçek zaman kutucuğu işaretli değilse enerjisiz de çizebilirsiniz.(EDŞ) Videodan izleyin
-iletken uç noktalarını taşırken sadece direk sembollerinin seçilmesi sağlandı. (EDŞ)
-Birden fazla trafo bölgesinde anlık AG enerjilendirme özelliği eklendi. (EDŞ)
-Harita altlıklarının tonunu ayarlama özelliği eklendi. (PLN)
-Amax df-ds hesaplarında bir sorun düzeltildi. (ENH)
-Katman sıralamasında yazıların en üstte görünme problemi giderildi. (ANA MODÜL)
-Mevcut direklerin enerjilendirilmesinde sembol seçilmeme problemi düzeltildi. (EDŞ)
-Seçilen TR sembolü sağ tuş menüsüne Trafo Enerjilendir kısayolu eklendi. (EDŞ)
-OG-AG kompleks şebekelerde anlık enerjilendirme ve gerilim düşümünde iyileştirmeler yapıldı. (EDŞ)
Ver:1.3.0.75 (12.10.2024)
-dwg/dxf dosya açım hızında iyileştirme yapıldı. (ANA MODÜL)
-dwg/dxf dosyasını altlık olarak kullanmak için tek nesne olarak açma özelliği eklendi. (PLN)
-SELECTSIMILAR komutuyla toplu özellik değiştirme sorunu düzeltildi. (ANA MODÜL)
-Armatürlerde toplu özellik değiştirme sorunu düzeltildi. (EDŞ)
-İletken uç taşımada topraklama ve parafudr gibi sembollerin seçilmemesi sağlandı. (EDŞ)
-Nihayet demir travers seçiminde minimum boy değerinin dikkate alınması sağlandı. (EDŞ)
-İletken bağlantı hatalarını minimize edecek kontroller eklendi. (EDŞ)
-Genel ayarlara otomatik çizim modu eklendi. (EDŞ)
-Otomatik modda : Anlık enerjilendirme, bağlantı kontrol, direk tipi hesabı, direk malzeme seçimi, direk numaralandırma, gerilim düşümü ve kesit kontrolü hesapları eklendi. (EDŞ)
-Son kullanılan iletken menüsü eklendi. (PLN)
-İletken + Direk komutu ile taslak hat çizimi (çizilen iletken boyunca direkleri ve iletkenleri belirlenen aralıklarla otomatik yerleştirme ) eklendi. (PLN)
-Armatürlerin toplu özellik değiştirilmesindeki bir sorun giderildi. (EDŞ)
Ver:1.3.0.74 (12.10.2024)
-dwg/dxf dosya açım hızında iyileştirme yapıldı. (ANA MODÜL)
-dwg/dxf dosyasını altlık olarak kullanmak için tek nesne olarak açma özelliği eklendi. (PLN)
-SELECTSIMILAR komutuyla toplu özellik değiştirme sorunu düzeltildi. (ANA MODÜL)
-Armatürlerde toplu özellik değiştirme sorunu düzeltildi. (EDŞ)
-İletken uç taşımada topraklama ve parafudr gibi sembollerin seçilmemesi sağlandı. (EDŞ)
-Nihayet demir travers seçiminde minimum boy değerinin dikkate alınması sağlandı. (EDŞ)
-İletken bağlantı hatalarını minimize edecek kontroller eklendi. (EDŞ)
-Genel ayarlara otomatik çizim modu eklendi. (EDŞ)
-Otomatik modda : Anlık enerjilendirme, bağlantı kontrol, direk tipi hesabı, direk malzeme seçimi, direk numaralandırma, gerilim düşümü ve kesit kontrolü hesapları eklendi. (EDŞ)
-Son kullanılan iletken menüsü eklendi. (PLN)
-İletken + Direk komutu ile taslak hat çizimi (çizilen iletken boyunca direkleri ve iletkenleri belirlenen aralıklarla otomatik yerleştirme ) eklendi. (PLN)
Ver:1.3.0.70 (08.10.2024)
-Kompleks şebekelerde branşman direk numaralaralama işleminde iyileştirme yapıldı. (EDŞ)
-Boşta iletken çizimini engelleyecek kontrol eklendi. (EDŞ)
Ver:1.3.0.69 7.10.2024
-Direk numaralandırmada branşman direklerde işlem yapmama sorunu giderildi. (EDŞ)
-Toplu armatür ekleme sonrası metraja gitmeme sorunu düzeltildi. (EDŞ)
-Mevcut/Yeni Direk listesi alırken oluşan bir hata giderildi. (EDŞ)
Ver:1.3.0.66 6.10.2024
-TR sembolünde diversite değeri aktive edildi, gerilim düşümüne etki ettirildi. (EDŞ)
-AG gerilim düşümüne diversite faktörü eklendi. (EDŞ)
-Toplu yük diversite bilgisinin güncellenmesi sorunu giderildi. (EDŞ)
-Ag gerilim düşümünde tr besleme kablo seçeneği işaretli değilken oluşan hata giderildi. (EDŞ)
Ver:1.3.0.59 6.10.2024
-Ekranda çizgi kalınlıklarıyla ilgili bir sorun düzeltildi. (ANA MODÜL)
Ver:1.3.0.58 5.10.2024
-Ag gerilim düşümünde Excel çıktısındaki bir bozulma düzeltildi. (EDŞ)
-TR ana çıkış ve besleme kablolarının cinslerinin NYY-NAYY-N2XH seçimi eklendi. (PLN)
-Ag gerilim düşümünde karşılaşılan bir sorun giderildi. (EDŞ)
Ver:1.3.0.56 5.10.2024
-Ag gerilim düşümünde NAYY kablolarda kesit bulunamadı hatası giderildi. (EDŞ)
Ver:1.3.0.54 4.10.2024
-Dağıtım şirketlerinin bölgesel kurallarına göre proje çizebilmek için genel ayarlara aşağıdaki parametreler eklendi ;
-minimum AG Demir Travers (taşıyıcı ve nihayet). (EDŞ)
-Minimum Ag demir direk (taşıyıcı, branşman ve nihayet). (EDŞ)
-Minimum Og demir direk (taşıyıcı, branşman ve nihayet). (EDŞ)
-OG Gerilim düşümünde karşılaşılan bir sorun düzeltildi. (EDŞ)
Ver:1.3.0.53 3.10.2024
-Ag gerilim düşümünde Alüminyum yeraltı kablolarının akım taşıma kapasiteleri güncellendi. (EDŞ)
-Demir Trafo direği tepe kuvveti seçiminde tipinin otomatik hesaplanması özelliği eklendi. (EDŞ)
-TR direği malzeme seçiminde izolatör ve gergi takımı da eklendi. (EDŞ)
-Direk travers kütüphanesine Seksiyoner alt çıkış traversleri eklendi. (PLN)
-Direk travers seçiminde galvaniz traverslerdeki bir sorun düzeltildi. (EDŞ)
-Metrajda mükerrer satır sorunu giderildi. (ENH)
-OG-AG iletken kesit birleştirme işleminde iyileştirme yapıldı. (EDŞ)
-Gevşek bağlı iletkenlerin cer kuvvetinde dikkate alınmaması sağlandı. (EDŞ)
-Yeni ve Mevcut Direk listesinde TR direğinin fonksiyonu düzeltildi. (EDŞ)
-Parafudr sembolünün keşfe yansıması sağlandı. (PLN)
-Direk özelliklerinde durum kodu bölümüne not yazma aktifleştirildi. (PLN)
-Direk durum kodu bilgisi yeni ve mevcut direk listesi ile koordinat listesindeki açıklama sütununa yansıtıldı. (EDŞ)
Ver:1.3.0.52 2.10.2024
-Seçili direklere açı yazdırma özelliği geliştirildi. (EDŞ)
-Ag Gerilim düşümü hesabında karşılaşılan bir hata giderildi. (EDŞ)
-Ag Gerilim düşümünde aydınlatma hattı değilse armatür güçlerini toplu yük gibi görüyordu, sorun düzeltildi. (EDŞ)
Ver:1.3.0.48 1.10.2024
-Direk seçiminde tepe kuvveti sınıra yakın olması durumunda bir üst direği seçebilmesi için tolerans parametresi eklendi. (EDŞ)
-Seçili direklere açı yazdırma özelliği eklendi. (EDŞ)
Ver:1.3.0.47 1.10.2024
-Mevcut direklerde özel pozlar varsa, güncellemedeki mükerrer hesaplama giderildi. (EDŞ)
-AER iletken travers seçiminde minimum travers seçim ayarları aktifleştirildi. (EDŞ)
-Açılan eski dosyalardaki bir problem giderildi. (PLN)
Ver:1.3.0.46 30.09.2024
-Buz yükü haritasının geniş versiyonu kullanıldı. (PLN)
-AER demir travers seçiminde güncelleme yapıldı. (EDŞ)
-Mevcut-Yeni şebeke kopyalamada topraklama ve armatür sembolleri de dahil edildi. (EDŞ)
Ver:1.3.0.44 30.09.2024
-Profil şablonu üzerinde some veya nokta olmayan yerlere direk konulması durumunda otomatik nokta ekleme özelliği eklendi. (ENH)
Ver:1.3.0.42 29.09.2024
-Buz yükü haritasından bölge seçimi eklendi. (PLN)
-Kilitli direklerin numaralandırılması seçeneği eklendi. (EDŞ)
Ver:1.3.0.38 28.09.2024
-Hat sonlarına otomatik topraklama sembolü yerleştirme özelliği eklendi. (EDŞ) videodan izleyin
-Direklere toplu veya atlamalı armatür yerleştirme özelliği eklendi. (EDŞ) videodan izleyin
-Armatür, topraklama ve parafudr sembollerinin renkleri düzenlendi. (PLN)
-Tıklanan bölgenin rakımını alarak otomatik buzyükü bölgesi seçimi eklendi. (PLN) Videodan izleyin
-Genel ayarlara Minimum Potans Boyu ve Minimum Ag Demir Travers Boyu parametreleri eklendi. (EDŞ)
Ver:1.3.0.37 28.09.2024
-Vektör diyagramı al komutunda kağıt boyutuna ayarlama özelliği eklendi. (EDŞ)
-amax, df-ds hesabında işlem durumunu gösteren bilgilendirme ekranı eklendi. (ENH)
-Başlık formunda izolatör tipi ve ölçek bilgisi kaydedilmiyordu, düzeltildi. (ENH)
-ENH Tip projelerinde izolatör tertiplerinde düzenleme yapıldı. (ENH)
Ver:1.3.0.36 27.09.2024
-3/0 ve 477 MCM tip projeler için amax hesabı güncellendi. (ENH)
Ver:1.3.0.35 26.09.2024
-Ag gerilim düşümünde güç kaybı hesabında NAN hatası giderildi. (EDŞ)
-Direk özelliklerinde güncelleme işleminden sonra resetleme işlemi iptal edildi. (EDŞ)
-Direklerin enerji yolu gösteriminde iyileştirme yapıldı. (EDŞ)
Ver:1.3.0.34 25.09.2024
-KML dosyasındaki etiket içeren noktaların içe alımı özelliği eklendi. (PLN)
-KML dosya importunda karşılaşılan bir hata giderildi. (PLN)
Ver:1.3.0.32 25.09.2024
-Ag gerilim düşümünde kofreden kaynaklı bir hata giderildi. (EDŞ)
-Amax hesabında travers tipi belli olmayan direklerden kaynaklı bir hata giderildi. (ENH)
Ver:1.3.0.31 25.09.2024
-Travers amax ve Df-Ds hesaplarının Excel formatında alınması eklendi. (ENH)
Ver:1.3.0.29 24.09.2024
-Planlama tarafında direk yeri değişiminde ENH profildeki direk pozisyonlarının otomatik güncellenme özelliği eklendi. (ENH)
-Yeni proje açıldığında planlama layerlerinin otomatik yüklenmesi sağlandı. (PLN)
Ver:1.3.0.28 23.09.2024
-Planlama tarafında direk yeri değiştirildiğinde nokta taşıma da otomatik yapıldı. (ENH) Video için tıklayın
-ENH tarafında planlamadan direkleri getir komutundaki mükerrerlik giderildi. (ENH)
Ver:1.3.0.26 23.09.2024
-Güzergah hattında nokta yer değişikliği yapıldığında, güzergah hattının adaptasyonu ENH tabında yenile tuşuyla otomatikleştirildi. (ENH)
-Güzergah hattında direk yeri değiştirildiğinde, yeniden planlamaya direk gönderildiğinde oluşan bozulmalar düzeltildi. (ENH) Video için tıklayın
Ver:1.3.0.25 23.09.2024
-Seçilen direk-trafo arası enerji aldığı yolun renklendirilme özelliği eklendi . (EDŞ) Video için tıklayın
Ver:1.3.0.24 23.09.2024
-Ag gerilim düşümünde besleme çıkışı kablolarının hesaba katılması opsiyonel yapıldı. (EDŞ)
-Ag gerilim düşümü hesabında İletken Maksimum Akımı (A), Yük akımı(A), ΔP(W) ve %p satırları eklendi. (EDŞ)
Ver:1.3.0.23 21.09.2024
-Birden fazla trafo bölgesindeki direk numaralandırmada karşılaşılan bir sorun düzeltildi. (EDŞ)
Ver:1.3.0.22 21.09.2024
-ENH sekmesi aktive edildiğinde beliren başlık formu iptal edildi. (ENH)
-ENH direk özelliklerinde tesis durumu planlamaya gönderilen direklere de güncellenme özelliği eklendi. (ENH)
-Planlama tarafında kilitli olan direğin malzeme özelliklerinin değişmesi engellendi. (ENH)
Ver:1.3.0.18 20.09.2024
-3AWG Beton direkli tip projede seksiyoner direği tepe ve alt traversi seçimi revize edildi. (ENH)
-Ayırım direklerindeki branşman direği ve traversinin keşif özelliği revize edildi. (ENH)
Ver:1.3.0.15 19.09.2024
-Otomatik güzergah çiziminde alimandaki noktaların eklenmesindeki sorun giderildi. (ENH)
Ver:1.3.0.14 17.09.2024
-Yeni direk listesi alınırken karşılaşılan bir hata düzeltildi. (EDŞ)
-Metrajda beton direk alt toplam sorunu giderildi. (PLN)
Ver:1.3.0.12 17.09.2024
-Gerilim düşümü hesabına sadeleştirme algoritması eklendi. (EDŞ)
Ver:1.3.0.9 17.09.2024
-Gerilim düşümünde karşılaşılan bir hata düzeltildi. (EDŞ)
Ver:1.3.0.7 16.09.2024
-Sehim cetvelinin Excel formatında alınabilme özelliği eklendi. (ENH)
-Ag-aw hesabının Excel formatında alınabilme özelliği eklendi. (ENH)
-Koordinat Listesinin Excel formatında alınabilme özelliği eklendi. (ENH)
Ver:1.3.0.5 15.09.2024
-Galvaniz çelik poligon ayd. direklerinin keşiflerinde düzenleme yapıldı. (PLN)
-TEDAŞ Kırmızı Birim fiyatlar için de özel birim fiyat pozu giriş özelliği eklendi. (PLN)
Ver:1.3.0.3 12.09.2024
-Seçilen Trafolar için Ag Tek Hat Şeması oluşturma eklendi. (EDŞ)
-Beton direkli 3AWG tip projede ilk direğin hata kontrolüne dahil edilmesi sağlandı. (ENH)
-Beton direkli 3AWG tip projede planlamaya gönderilen trafo direğinin sembolü değitirildi. (ENH)
-Trafo malzeme keşiflerindeki seksiyoner sigortalı topraklı olarak değiştirildi. (ENH)
Ver:1.3.0.0 11.09.2024
-TR direk özelliklerine ŞALT sekmesi eklenerek ana besleme ve çıkış kablo kesitleri değiştirme özelliği eklendi. (EDŞ)
-TR direkleri tepe kuvvet hesabı ve vektör diyagramı alma özelliği eklendi. (EDŞ)
-Gerilim düşümü hesabında TR besleme çıkış kabloları da dikkate alınması sağlandı. (EDŞ)
-TR direk malzeme seçimleri direk özelliklerinde Diğer bölümüne getirildi. (EDŞ)
Ver:1.2.0.91 10.09.2024
-Trafo gücü hesabında oluşan bir hata düzeltildi. (EDŞ)
-Kilitli olan direklerin numaralandırılmaması sağlandı. (EDŞ)
Ver:1.2.0.90 09.09.2024
-ENH keşfinde izolatör sayılarında düzeltme yapıldı. (ENH)
-ENH direklerinde Gevşek Bağ işaretli direklerde Ag-Aw yazısı kaldırıldı. (ENH)
Ver:1.2.0.89 09.09.2024
-Direk numaralandırmada AYD direkleri ve BOX için güncelleme yapıldı. (EDŞ)
-AYD direkleri ve BOX'lar koordinat listesine gelmesi sağlandı. (EDŞ)
-Tip projelerdeki şablon boyu direk izolatör tipine göre tekrar gözden geçirildi. (ENH)
-ENH metrajında oluşan bazı eksiklikler giderildi. (ENH)
Ver:1.2.0.86 08.09.2024
-TR Gücü hesabında aydınlatma gücü yazmama problemi giderildi. (EDŞ)
-Direk koordinat listesinde koordinat sistemi bilgisi ilave edildi. (EDŞ)
-Yeni direk listesine armatür sütunu ilave edildi. (EDŞ)
-ENH Güzergah hattı Some noktaları ile çakışan başka bir nokta olması durumunda oluşan hata giderildi.(ENH)
-Mevcut noktaları someyeye çevirirken orjinal isimlerinin korunması sağlandı. (ENH)
-Nihayet direklerde AER iletken izolatör malzeme seçimi yenilendi. (EDŞ)
Ver:1.2.0.85 06.09.2024
-Parsel sorgudan alınan KML dosyalarındaki Ada/parsel bilgisi yazı formatına çevrildi. (PLN)
Ver:1.2.0.82 06.09.2024
-Genel ayarlara kesiti 50 mm2 üzeri veya dar açılı AER iletken malzeme seçiminde K1 izolatör seçim özelliği eklendi. (EDŞ)
Ver:1.2.0.81 06.09.2024
-Trafo gücü hesabında TR gücü hesaplanan değil seçilen güç olarak yazdırıldı. (EDŞ)
-AER iletkene ait malzeme seçimlerinde revizyon yapıldı. (EDŞ)
-Otomatik direk etiket düzenlemede revizyon yapıldı. (EDŞ)
-Metrajın Excel olarak saklanmasında toplam satırı olan malzemelerin ara satır fiyat bilgisi kaldırıldı. (EDŞ)
-Demir ve Ağaç direklerin metrajına otomatik topraklama levhası satırı eklendi. (EDŞ)
Ver:1.2.0.80 05.09.2024
-AER (ALPEK) iletkenlere ait malzeme seçimi yenilendi. (EDŞ)
-AER (ALPEK) cer kuvveti hesabında nötr kesiti ve cer kuvvetine göre hesap eklendi (Seçeneklerden Nötr=0 seçilerek). (EDŞ)
-Direk malzeme seçimlerinde direk seçeneklerindeki izolatör tertibi dikkate alınması sağlandı. (EDŞ)
-Galvaniz OG direklerinin malzeme seçimi yenilendi. (EDŞ)
-3x95/16+95 AER ve 3x120/16+95 AER iletken kesitleri eklendi. (EDŞ)
Ver:1.2.0.78 04.09.2024
-İletkenle kesişen direk etiketlerinin otomatik düzenlemesi özelliği eklendi (EDŞ menü). (EDŞ)
-AG gerilim düşümünde karşılaşılan bir sorun giderildi. (EDŞ)
Ver:1.2.0.77 03.09.2024
-Direk numaralandırmadaki bir problem düzeltildi. (EDŞ)
-Mevcut-Yeni durum geçişlerinde kofreden kaynaklı hata giderildi. (EDŞ)
-Direklere bağlı abone kablolarının cer hesabında hesap edilmemesi sağlandı. (EDŞ)
Ver:1.2.0.76 03.09.2024
-TR sembolü yerleştirmede topraklama sembollerinin açısı düzeltildi. (EDŞ)
-Koordinat listesine TR direkleri de eklendi. (EDŞ)
Ver:1.2.0.75 03.09.2024
-Yeni iletken tertipleri eklendi (4A+R,4A+P). (EDŞ)
-OG seçiminde OG/AG iletken güncelleme özelliği ilave edildi. (EDŞ)
-Kilitli direkleri belirten sembol ilave edildi. (EDŞ)
-Direk özelliklerinde Kilit özelliği sekme değiştirilince de görünür yapıldı. (EDŞ)
-Yazı etiketleri için seçildiklerinde özellikler penceresinde WidthFactor özelliği eklendi. (ANA MODÜL)
-Armatürlerin renkleri ve DM+M sembolü değiştirildi. (EDŞ)
-Dwg export edilen armatür sembollerinin içi boş saklanma sorunu düzeltildi. (ANA MODÜL)
-Sehim cetvelinde TR direği listelenmiyordu, düzeltildi. (ENH)
Ver:1.2.0.73 02.09.2024
-İmport edilen mevcut şebekelerde direk tepe kuvveti vektör hesabı problemi düzeltildi. (EDŞ)
-Demir direk tiplerinde genel ayarlardaki direk ölçeğine bağlı oluşan sorun giderildi. (EDŞ)
Ver:1.2.0.72 29.08.2024
-Direk özelliklerine demir direkler için Kafes seçeneği eklendi. (EDŞ)
-Mevcut şebekede yapılan değişiklikleri yeni durumda güncelleme tuşu eklendi. (EDŞ)
-Direklerde diğer sekmesindeki malzemelerin kopyalanıp başka direklere yapıştırma özelliği eklendi. (EDŞ)
-Direk ve iletkenlerde Güncelle tuşundan sonra formun kapanmadan resetlenmesi özelliği eklendi. (EDŞ)
-Direk malzeme listesine çift tıklandığında değiştirme özelliği eklendi. (EDŞ)
Ver:1.2.0.71 27.08.2024
-ENH profili oluşturmada karşılaşılan bir hata giderildi. (ENH)
Ver:1.2.0.70 23.08.2024
-Ag iletken listesine 4xP, 5xP eklendi. (EDŞ)
-Direk sembolleri için genel ayarlarda ölçeklendirme özelliği eklendi. (EDŞ)
-Tipi değiştirilen demir direklerde sembol gösterimi problemi giderildi. (EDŞ)
-OG direklerde iletkenin gevşek bağ seçilmesi durumunda travers ve izolatör seçimi yapılması sağlandı. (EDŞ)
-Seçilen TR direğinin güncellenmesi durumunda tip değişim problemi giderildi. (EDŞ)
-Direklere özel eklenen malzemelerin direk tipi hesabında silinme problemi giderildi. (EDŞ)
-Keşif seçeneklerinden "Seçili olanlar" menüsü düzeltildi. (EDŞ)
-Metraja eklenen malzeme listesine sıralama özelliği eklendi. (EDŞ)
-Mevcut durumda direk koordinat listesi alınma özelliği eklendi. (EDŞ)
-Seçilen nesneleri Shift tuşu ile seçimi kaldırma veya ekleme özelliği eklendi. (ANA MODÜL)
-Armatür etiketlerinin ekranda görüntülenmesindeki bir sorun giderildi. (EDŞ)
-Direk numaralandırmada sayılar 2 haneli yapıldı. (EDŞ)
-Yeni/Mevcut direk listesinde müşterek iletken kesitleri yazdırma sorunu düzeltildi. (EDŞ)
-ENH kontrol raporunda Excel'de direk tipinin tarih formatında olma sorunu düzeltildi. (EDŞ)
Ver:1.2.0.69 15.08.2024
-Ag gerilim düşümünde karşılaşılan bir sorun giderildi. (EDŞ)
Ver:1.2.0.68 15.08.2024
-Ag direk numaralandırmadaki bir sorun giderildi. (EDŞ)
Ver:1.2.0.66 15.08.2024
-3x3/0 ag-aw hesabının yazdırılması sağlandı. (ENH)
-3x3/0 tip projede bazı direk tiplerinin keşfe gelmeme problemi giderildi. (ENH)
Ver:1.2.0.64 13.08.2024
-OG gerilim düşümünde karşılaşılan bir hata düzeltildi.(EDŞ)
-İletken-direk sembolü katman sıralamasında düzenleme yapıldı .(EDŞ)
Ver:1.2.0.63 09.08.2024
-Galvaniz travers listesine g2 6.5U-50,60,70,80 ve 90 ilavesi yapıldı.(PLN)
Ver:1.2.0.62 08.08.2024
-NCN dosyası import edilirken oluşan bir sorun giderildi. (PLN)
Ver:1.2.0.61 07.08.2024
-OG müşterek hat çiziminde AG iletken eklenme özelliği eklendi. (PLN)
-OG Müşterek iletken kesitleri OG + AG olmak üzere yatay gösterim özelliği eklendi. (PLN)
-Hat uzunluğu digit sayısı ayarlama özelliği eklendi. (PLN)
Ver:1.2.0.60 06.08.2024
-Mif export işleminde karşılaşılan bir problem giderildi. (PLN)
Ver:1.2.0.58 03.08.2024
-Abone kablo listesine NYM iletkenler eklendi. (EDŞ)(PLN)
Ver:1.2.0.56 23.07.2024
-Toplu Değişiklik (direk ve iletkenlerde) yapma özelliği eklendi. (EDŞ)(PLN) videodan izleyebilirsiniz: izleyin
Ver:1.2.0.55 27.06.2024
-DDL listesinde direk tiplerinin Excel'de oluşturduğu problem giderildi. (ENH)
-Profil şablonunda Kazık noktalarındaki bayrak işareti iptal edildi. (ENH)
-Direk poligon noktası eşleşmesindeki bir tolerans sorunu giderildi. (ENH)
Ver:1.2.0.53 13.6.2024
-MIF export özelliğinde geliştirme yapıldı. (EDŞ)
Ver:1.2.0.52 12.6.2024
-Ag gerilim düşümünde yayılı yük hesabındaki bir sorun giderildi. (EDŞ)
-İletken tespit tipi gösteriminde karşılaşılan bir sorun giderildi. (ENH)
-Travers seçiminde bir üst travers seçimi yapılabilmesi için direk özelllik formuna tolerans girişi eklendi. (ENH)
-Profil şablonu DWG export edildiğinde oluşan direk-iletken temas problemleri giderildi. (ENH)
-Direk Dağıtım Listesinde açıda kullanılan N ve Z direklerinin fonksiyonu KD olarak değiştirildi. (ENH)
Ver:1.2.0.50 5.6.2024
-Direk Dağıtım Listesine ilave kolonlar eklendi. (ENH)
-Üzerinde birden fazla devre bağlı direklerde açı toleransı eklendi. (EDŞ)
Ver:1.2.0.46 3.6.2024
-Direk Dağıtım Listesinin Excel olarak alınabilme özelliği eklendi. (ENH)
Ver:1.2.0.45 2.6.2024
-Tesis durumu değişen direklerde etiket güncelleme problemi giderildi. (EDŞ)
Ver:1.2.0.43 21.5.2024
-Direk seçimindeki bir problem giderildi. (ENH)
Ver:1.2.0.40 21.5.2024
-Direk numaralandırma işleminde trafo listeleme sorunu giderildi. (EDŞ)
Ver:1.2.0.39 21.5.2024
-Güzergah hattına nokta eklemede oluşan bir problem giderildi. (ENH)
-Mevcut-Yeni şebeke farkı tespitinde iletken etiketlerindeki bir problem giderildi. (EDŞ)
-Direk ve iletkenlerde bazen oluşan çift etiket sorunu giderildi. (EDŞ)
-Led armatür eklendiğinde armatür gücü etiket güncelleme sorunu düzeltildi.(EDŞ)
Ver:1.2.0.38 19.5.2024
-Direk tipi hatası durumunda Travers tertibi düz-üçgen seçilemiyordu, düzeltildi. (ENH)
-1/0 demir mesnet tip projelerde Nihayet ve Zaviye direklerinde açı kontrolündeki uyarı sorunu düzeltildi.(ENH)
-1/0 demir mesnet tip projelerde Zaviye direklerinde travers seçimi problemi giderildi.(ENH)
Ver:1.2.0.37 17.5.2024
-Otomatik güzergah çizerken, hatta yakın noktaların güzergaha toplu eklenme özelliği eklendi. (ENH)
-İzolatör tertiplerine 1xVHD ve yok seçeneği eklendi. (ENH)
-ENH'tan planlamaya gönderilirken izolatör sayılarındaki mükerrerlik düzeltildi. (ENH)
Ver:1.2.0.35 12.5.2024
-3AWG tip projelerde iyileştirmeler yapıldı. (ENH)
Ver:1.2.0.34 9.5.2024
-OG gerilim düşümü ve güç kaybı hesabı eklendi.(EDŞ)
-Kabin ve Tr sembollerinde Trafo bilgileri kısmı detaylandırıldı. (EDŞ)
-Direkleri planlamadan getirme tuşu tekrar aktive edildi. (ENH)
Ver:1.2.0.33 2.5.2024
-Gerilim düşümünde karşılaşılan bir problem giderildi. (EDŞ)
-Tip projelerde trafo şablon boyun hesabında revizyon yapıldı. (ENH)
-Sembol eklemede karşılaşılan bir problem giderildi. (ANA MODÜL)
-Çizim formatına dönüşütülen ENH çıktılarının DWG/DXF saklamada karşılaşılan bir problem giderildi. (ENH)
Ver:1.2.0.29 30.4.2024
-Parçalı güzergah çizme ve güzergahları birleştirme (JOIN) özelliği eklendi.(ENH)
-Güzergaha nokta eklemede S_ ve K_ ile başlayan some ve kazık noktalarının eklenmeme sorunu giderildi. (ENH)
-TEXT ve MTEXT edit (düzenleme) işlemlerinde iyileştirme yapıldı. (ANA MODÜL)
-ENH kontrol raporu tamamlandı (amax, aw, akr, ag, ag-aw, up-lift,açı, ag-trvers, amax-travers, %45 T_k, 2 misli buz yükü, direk açıklıkları 2.5 kat kontrolü)
-İletken kategori değişimlerinde oluşan bazı problemler giderildi. (EDŞ)
-OG müşterek tip direk tepe kuvvet hesabında karşılaşılan bazı hatalar düzeltildi. (EDŞ)
-ENH tarafından planlamaya gönderilen direk ve iletkenlerin etiketlerindeki mükerrerlik giderildi. (ENH)
-iletken özelliklerine kilitleme eklendi. Kilitlenen iletkenlerin kesit ve mesafe etiketlerinin açı ve pozisyonu isteğe bağlı olarak sabitlendi. (EDŞ)
-AG ve OG potansların keşfe gelmesi sağlandı. (EDŞ)
-Direk izolatör tertibi değişimleri basitleştirildi ve tüm seçenekler kullanıcıya bırakıldı. (EDŞ),
-Şebeke çizimi genel ayarlara AG beton minimum durdurucu ve nihayet beton tipi belirleme ile OG izolatör sis tipi seçimi özelliği eklendi. (EDŞ)
Ver:1.2.0.28 29.4.2024
-ENH'dan planlama tarafına gönderilen direk ve iletkenlerin mükerrer olma problemi giderildi.(ENH)
-Demir zincir izolatörlü tip proje ag-aw hesaplarındaki hata giderildi.(ENH)
-Çizim formatına dönüştürülen ag-aw hesaplamalarının detay dökümü eklendi. (ENH)
-Direk izolatör tertibi gösterimlerinde iyileştirmeler yapıldı. (ENH)
-Direklerdeki izolatör tertibi seçimi ve değişmi basitleştirildi. (ENH)
-Mevcut-yeni EDŞ projesinde Yeni durumda silinen şebeke elemanlarının keşfe yansımama problemi giderildi. (EDŞ)
-Mevcut-yeni EDŞ projesinde yeni durumda tesis durumu değiştirilen malzemelerin keşfe yansıması sağlandı. (EDŞ)
Ver:1.2.0.26 28.4.2024
-Güzergah hattında Grip (Tutma) noktalarının seçim problemi giderildi. (ENH)
-2 misli buz yükü hesabı eklendi. (ENH)
Ver:1.2.0.25 26.4.2024
-Up-lift kontrolü eklendi. (ENH)
Ver:1.2.0.23 26.4.2024
-Çizim yardımcı araçlardaki bir hata mesajı giderildi. (ANA MODÜL)
-İletken şablon eğrisinde bazı durumlarda direklere yakın oluşan bozulmalar giderildi. (ENH)
-Çizim formatına dönüştürürken alt çıkış traversi olan direklerdeki şablon eğrisi hatası giderildi. (ENH)
-Çizim formatına dönüştürülen profil eğrilerinin DWG saklanıp açıldığında karşılaşılan bir hata giderildi. (ENH)
-ENH profilinden Planlamaya gönder komutundan sonra direk numaralandırması 1'den başlayacak şekilde değiştirildi. (ENH)
Ver:1.2.0.21 24.4.2024
-Direk dağıtım listesi ve Sehim Cetvelinde revizyon yapıldı.(ENH)
-ENH profilde bazı iyileştirmeler yapıldı. (ENH)
Ver:1.2.0.20 24.4.2024
-ENH profilden planlamaya aktarılan direklerde numara eklendi. (ENH)
-Yeni Direk listesinde açılar, Px ve Py değerlerinde hatalı gösterimler düzeltildi.(EDŞ)
-Demontajdan Montaj keşfi Demontaj ve Montaj olarak ikiye ayrıştırıldı. Montaj fiyatından ihzarat düşüldü. (EDŞ)
-İletken bağlantı hata kontrolü konuldu. (EDŞ)
Ver:1.2.0.16 22.4.2024
-Seksiyoner veya branşman olan direklerde ag hesabında karşılaşılan hata giderildi.(ENH)
-Demir mesnet izolatörlü direklerdeki şablon boyu hesabı revize edildi. (ENH)
-Engellerin some harici noktalardan kaynaklı pozisyon hatası giderildi. (ENH)
Ver:1.2.0.15 21.4.2024
-Direk ve pano içinde merkez noktaya çizilmeyen iletkenler gerilim düşümünde dikkate alınacak şekilde revize edildi.(EDŞ)
-İletken kesit ve uzunlukların konumunun en uzun segmentte gösterilmesi sağlandı. (EDŞ)
-LED armatürlere güç etiketi eklendi. (EDŞ)
-LED armatürlerin güçlerini değiştirmek için Toplu Özellik değiştirme formu eklendi. (EDŞ)
-İletken seçildiğinde kesit ve uzunluk etiketlerinin de seçilme özelliği eklendi. (EDŞ)
Ver:1.2.0.14 20.4.2024
-2024 TEDAŞ mavi ve kırmızı birim fiyat güncellemesi yapıldı.(EDŞ)
-Gerilim düşümünde yeni sitemle eklenen armatür güçlerinin hesaba katılması sağlandı.(EDŞ)
-Ayarlar bölümüne LED armatür güç güncellemesi eklendi. (EDŞ)
Ver:1.2.0.13 19.4.2024
-ENH demir tip projelerde direk tiplerine Galvaniz seçeneği de eklendi.(EDŞ)
Ver:1.2.0.11 19.4.2024
-EDŞ projesinde Mevcut katmana sonradan ilave edilen direk ve iletkenlerin "Mevcut duruma eklenenleri güncelle" tuşuna tıklandıktan sonra oluşan problem giderildi.(EDŞ)
-ENH profil bölümünde direk tipi güncelle işleminde oluşan bir hata giderildi.(ENH)
-ENH profil bölümünden Planlamaya gönder komutunda topraklama sembollerinin eklenmesindeki problem giderildi. (ENH)
-Yeni OG, ENH ve TR direk ilavelerinde topraklama sembolünün otomatik eklenmesi sağlandı. (EDŞ)
-Direk özelliklerine tıklandığında tip gösterimindeki sorun giderildi. (EDŞ)
-TR direklerinin güncellenmesi sonrası eklenen malzemelerin silinme problemi giderildi. (EDŞ)
Ver:1.2.0.10 17.4.2024
-MIF (MapInfo Interchange Format) veri importu eklendi. (EDŞ)
-Videodan izleyebilirsniz izle.
Ver:1.2.0.9 16.4.2024
-Toprak ve Tuvanen kablo kanalı çiziminde kablo sayısına göre tip seçimi otomatik hale getirildi, keşfe yansıması sağlandı. (EDŞ)
-Videodan izleyebilirsiniz izle.
Ver:1.2.0.6 15.4.2024
--Prafudr sembolü yerleştirirken poz seçim özelliği eklendi. (EDŞ)
-Armatür eklendiğinde keşfe 2 adet yansıyordu düzeltildi. (EDŞ)
-Trafo direği yerleştirildiğinde bazı standart malzemelerin keşfe otomatik yansıtılma özelliği eklendi. (EDŞ)
-ENH profilde çizilen direklerin planlamaya gönderilmesinde oluşan problem giderildi. (ENH)
-ENH profilden planlamaya gönderilen direklere iletken ve topraklama malzemeleri de eklendi. (ENH)
Ver:1.2.0.5 14.4.2024
-OG Müşterek Tevzi direklerde tepe kuvvet hesabı ve malzeme seçimi revize edildi.(EDŞ)
-Direk özelliklerinde en son kullanılan direk tipi (BETON/DEMİR) hafızaya alınma özelliği eklendi.(EDŞ)
-OG direk özelliklerine Mesnet/Zincir tip proje seçimi, Silikon/Porselen malzeme seçimi ve İletken tespiti seçenekleri eklendi.(EDŞ)
Ver:1.1.0.98 12.4.2024
-AG Durdurucu ve nihayet beton travers seçiminde genel ayarlara opsiyon eklendi.(EDŞ)
-Minimum OG beton direk tipi genel ayarlardan gelmiyordu, düzeltildi.(EDŞ)
-OG müşterek beton D/KD direklerde minimum direk boyu 12 metreye ayarlandı.(EDŞ)
Ver:1.1.0.96 11.4.2024
-2(6.5U-50) gibi çiftli traverslerin malzeme seçimi ve keşfe yansıma problemi düzeltildi. (EDŞ)
-Demir direklerde köşede durdurucu direklerin açıortaya dikilmesi özelliği opsiyonel yapıldı. (EDŞ)
-Müşterek direklerde AG'nin taşıyıcı, durdurucu veya nihayet olma durumlarına göre tepe kuvvet ve malzeme seçimi hesabı revize edildi. (EDŞ)
-Yeni ve mevcut direk listesinde izolatör ve travers listelemedeki problem düzeltildi. (EDŞ)
-Köşe durdurucu direklerde 120 dereceden düşük açılardaki çift travers seçim problemi düzeltildi. (EDŞ)
-İletken tipi güncellemelerde karşılaşılan bir hata düzeltildi. (EDŞ)
Ver:1.1.0.95 8.4.2024
-Trafo ve ayrım direkleri için travers seçimi eklendi. (ENH)
-Direk fonksiyon etiketlerinde güncelleme yapıldı. (ENH)
-Otomatik güzergah çiziminde eklenen kazık noktaları iptal edildi.(ENH)
-Profilde kazık noktalarının olduğu yerler çizgiyle belirgin hale getirildi.(ENH)
-Some bayraklarının bulunduğu noktalarıdaki açılar profile eklendi.(ENH)
-İletken çizerken sadece direklerin seçilmesi sağlandı.(EDŞ)
-İletken çiziminde direklerde sonlandırılan iletkenlerin kesit ve mesafe bilgisi anlık gösterilmesi özelliği eklendi.(EDŞ)
-Profil eğrisinde iletken toprak mesafesinin hesabı revize edildi.(ENH)
-İletken tesipi gevşek bağlı direkte mesafe kontrolü eklendi. (ENH)
-ENH-Planlama sekmeleri arası geçişlerde zoom-pan problemi giderildi. (ENH)
-Planlama bölümüne Armatür,topraklama ve parafudr sembolleri eklendi. Direklere tıklandığında armatür ve topraklama sembollerinin ilişkilendirilmesi sağlandı. Keşfe yansıtıldı.(EDŞ)
-ENH sekmesine manuel kontrol amaçlı DimLinear ölçülendirme komutu eklendi.(ENH)
-ENH direğinin bölgesinin değiştirilmesi özelliği eklendi.(ENH)

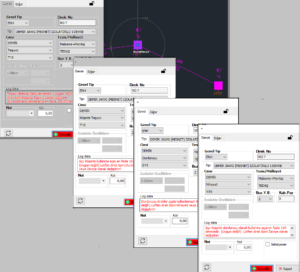

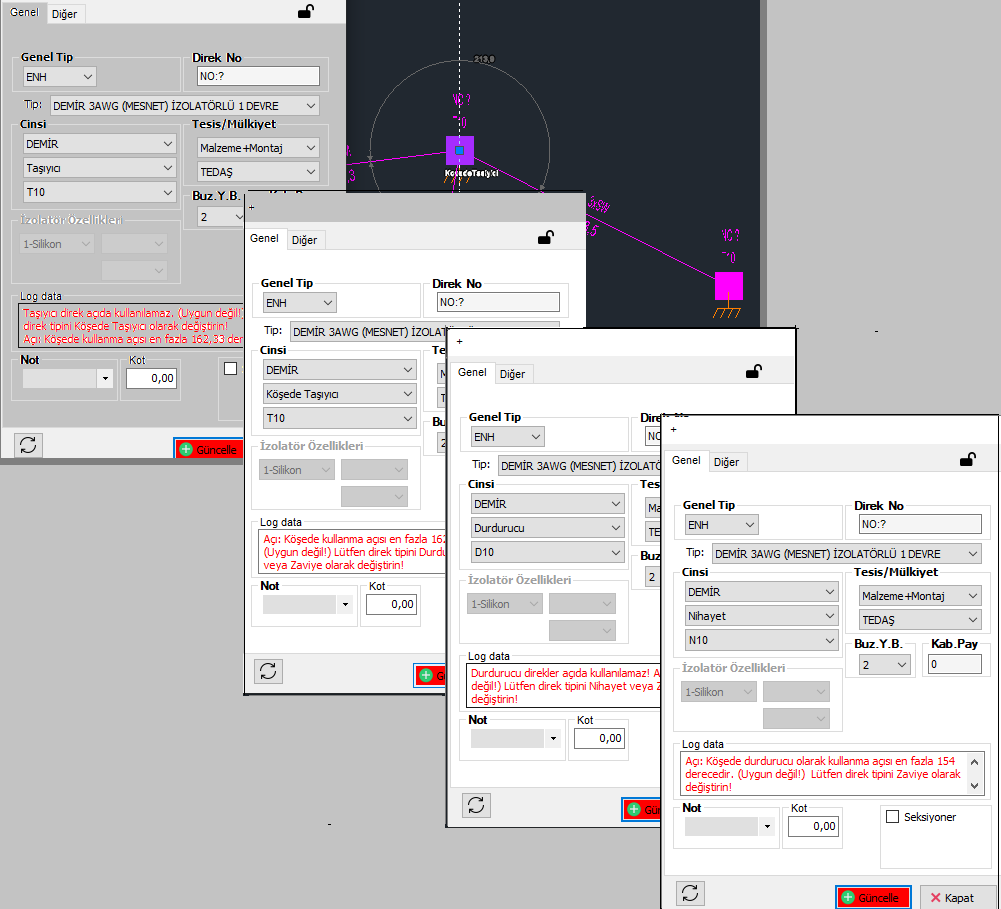

-ENH direk özellik formu izolatör, travers ve tesis durumu seçimi gibi ilave özellikler eklenerek revize edildi.(ENH)
-İletken tespiti gevşek bağlı direkte ag hesabı revize edildi(ENH)
Ver:1.1.0.88 2.4.2024
-Tip projelerde aort revizesi yapıldı.(ENH)
-Ag-aw hesaplarına silikon izolatör eklendi.(ENH)
Ver:1.1.0.83 1.4.2024
-BOX'larda topraklamaların keşfe gitmeme sorunu düzeltildi.(EDŞ)
-Aydınlatma hattı gerilim düşümünde revizyon yapıldı. (EDŞ)
-SELECTSIMILAR komutu ile seçilen nesnelerde toplu değişiklik özelliği eklendi. (SETCAD ANA MODÜL)
-ENH kot noktaları için dışardan import edilen noktalarda;
eğer nokta ismi yoksa, güzergaha eklenmiyordu. Güzergah noktası ekleme komutları ile mevcut noktalara tıklandığında,
etrafında text objesi varsa oradan, yoksa kendi otomatik numaralandırma yapma özelliği eklendi. (ENH)
-Güzergah hattına toplu nokta ekleme özelliği eklendi. Linkedin veya Youtube sayfamızdan izleyebilirsiniz. (ENH)
-Seçilen nokta objelerine otomatik isim verme çzelliği eklendi. (ENH)
-ENH tip projeleri için aort değerleri yeniden gözden geçirilerek revize edildi. (ENH)
-3AWG Demir direkli zincir izolatörlü tip projede ag-aw hesabı özelliği eklendi. (ENH)
-Aydınlatma yeraltı kablosunda çelik iletken varsa, güncellenmiyordu. Düzeltildi. (EDŞ)
Ver:1.1.0.82 30.3.2024
-iletkenlerin beton ve demir direğe bağlanma durumlarına göre keşif detaylandırma özelliği eklendi.(EDŞ)
-Direk ve traverslerin büyük aralıklı olma durumuna göre keşif detayında revizyon yapıldı.(EDŞ)
-Saha dağıtım kutusu seçeneklerine Tip-A ve Tip-B eklendi.(EDŞ)
-Aydınlatma yeraltı kablosuna CU/ÇLK topraklama iletkeni ilavesi seçeneği eklendi. Keşfe yansıması sağlandı.(EDŞ)
-ENH direk seçilmediğinde TR sembolü eklendiğinde oluşan hata giderildi.(EDŞ)
Ver:1.1.0.78 28.3.2024
-ENH saklama ve açmadaki problem giderildi. (ENH)
-Genel ayarlara potansların galvaniz olup olmayacağı seçeneği eklendi.(EDŞ)
-AG/OG direklerde potanslı malzeme seçimindeki eksiklikler giderildi.(EDŞ)
-Direk içindeki seçili malzeme pozlarının kopyalanıp başka direğe yapıştırılma özelliği getirildi. (EDŞ)
-Malzeme listesine özel poz satırı eklendi.
Ver:1.1.0.76 28.3.2024
-OG direk tipi belirlemede malzeme listesine izolatör, izolatör demiri ve askı/gergi tertibatı seçimi eklendi.(EDŞ)
-Silikon izolatör seçeneği malzeme keşfine yansıtıldı. Şebeke çizim ayarları bölümünden porslen/silikon seçimi yapılabilmektedir.(EDŞ)
-Direkleri yerleştirirken otomatik direk numaralandırma işlemi eklendi. Ayrıca seçilen direkten başlayacak şekilde numaralandırma özelliği eklendi.
-Potanslı direklerde tipi yanına (P) işareti eklendi.(EDŞ)
-OG beton direklerde minimum tepe kuvveti özelliği eklendi,(EDŞ)
-Bazı karşılaşılan küçük hata ve sorunlar düzeltildi.(EDŞ, ENH)
Ver:1.1.0.66 27.3.2024
-3AWG Beton direkli tip projede köşede durdurucu travers tipi seçimindeki hata giderildi(ENH)
Ver:1.1.0.65 27.3.2024
-3AWG Beton direkli tip projede köşede durdurucu direk tipi seçimindeki hata giderildi(ENH)
-Direk tepe kuvvet bileşke vektör diyagramında zayıflatılmış cer kuvvetleri gösterildi (EDŞ)
-ENH izolatör ve demiri seçimi yenilendi (ENH)
Ver:1.1.0.61 26.3.2024
-ENH projesi txt dosyası olarak export ediliyordu. Bu revizyonla EDŞ projesi ile birleştirildi, tek bir çizim dosyası içine alındı(ENH)
-ENH'da 3AWG demir zincir izolatör + demir mesnet tipi projeler birleştirildi. Bir birine geçiş yapılmasına gerek kalmadı.(ENH)
-ENH'da tip proje geçişlerinde bölge hafızası, ekran pan-zoom hafızası eklendi. Proje başlıklarının saklanması sağlandı.(ENH)
-Proje çizerken Ag ve Og'de max direk açıklık kontrolü eklendi. Bir evvelki direğe göre aliman kontrolü de eklendi.(EDŞ)
-Manuel güzergah hattı çizme özelliği eklendi.(ENH)
-Planlama ekranında çizilen ENH ve TR direklerinin profil eğrisine aktarımı sağlandı.
-ENH ekranında düzenlenen direklerin planlama ekranına geri gönderilmesi sağlandı.
-Ag gerilim düşümü daha stabil hale getirildi.
-Aydınlatma hatları gerilim düşümü hesabında detaylandırıldı.
Ver:1.1.0.53 21.3.2024
-Trafo gücü hesabı formunda revizyon yapıldı. (EDŞ)
Ver:1.1.0.51 21.3.2024
-Durdurucu/Nihayet travers seçiminde revizyon yapıldı. (EDŞ)
Ver:1.1.0.50 21.3.2024
-Ayarlardaki minimum izolatör değerlerinin malzeme seçiminde dikkate alınması sağlandı. (EDŞ)
-İletkenlere özel mesafe girişi özelliği eklendi (PLN).
Ver:1.1.0.47 20.3.2024
-Mevcut direklerin direk tipi güncelle komutu, çoklu seçim için de geçerli yapıldı (EDŞ).
Ver:1.1.0.46 20.3.2024
-Box sembolü malzeme bağlantısı eski haline getirildi (PLN),
-Mevcut direklerde Space tuşu ile komut yenilemedeki sorun giderildi (PLN),
-Mevcut direkler seçildiğinde sağ tuş menüsünde direk tipi güncelle komutu eklendi. İsteğe bağlı direk tipi ve malzeme listesi güncellemesi yapma özelliği eklendi (EDŞ),
-Gerilim düşümü hesabında bazı düzenlemeler yapıldı ve daha stabil hale getirildi (EDŞ).
-Diğer bazı küçük revizyonlar yapıldı (PLN).
Ver:1.1.0.38 19.3.2024
-Yeni birim fiyat kitabı yüklendi Kırmızı Kitap 2023(PLN)
Ver:1.1.0.37 19.3.2024
-Ana modülde çizgi tipi segmentine ölçekleme özelliği eklendi (SETCAD),
-Abone kofre sembolü eklendi (PLN),
-Bazı set değerlerin hafızaya saklanma özelliği eklendi(PLN),
-dwg saklamada blok dolgu rengi siyahtan ByLayer yapıldı(SETCAD),
-Köşede durdurucu direk hesaplamalarında revizyon yapıldı (EDŞ),
-Direk tepe vektör hesaplama modülünde revizyon yapıldı(EDŞ),
-Gerilim düşümü hesaplarında geliştirmeler yapıldı(EDŞ),
-İletkenlere gevşek bağ özellik girişi eklendi(PLN),
-Yeraltı iletken etiketlerinde sadeleştirme yapıldı(PLN).
Ver:1.1.0.29 15.3.2024
-KML importta yaşanan bir problem giderildi.
-Direk ve iletken etiketlerindeki ilave bilgiler kaldırıldı, mesafeler parametrik yapıldı.
-EDŞ projesinin DWG exportunda yaşanan etiket sorunu giderildi.
-AER iletkenlerin izolatör seçimi revize edildi.
-Direk tepe kuvveti hesaplamada bazı düzeltmeler yapıldı.
-Direk vektör hesabında varsa potans ilave yükü gösterildi.
-Planlama şebeke çizim ayarlarında minimum değerlerde güncelleme yapıldı.
Ver:1.1.0.26 12.3.2024
-İçi boş sembollerde iletkenin sonlandırılması problemi giderildi,
-OG minimum direk boyu parametresi eklendi,
-TR direklerin referans noktası değiştirildi,
-TR direklerde Demontaj + montaj sembol eklendi,
-Taslak iletken çiz komutunda üst üste olan iletkenlerin seçimindeki problem giderildi.
Ver:1.1.0.25 11.3.2024
-OG Müşterek hatlarda kesit gösterimi revize edildi.
Ver:1.1.0.24 11.3.2024
-Direk tepe kuvveti Vektör hesaplamalarının çıktı olarak alınması sağlandı.
-Video linki:https://youtu.be/GsK8_4mJoTc
Ver:1.1.0.23 Tarih: 8.3.2024
TOPLU GÜNCELLEMELER:
-EDŞ export durumunda iletken ve direk etiketlerinde revizyon yapıldı,
-Trafo sembolüne NO, DİREK TİPİ etiketlerine ilave olarak GÜCÜ etiketi de eklendi.
-Armatür sembolüne GÜÇ etiketi eklendi.
-ENH Engellerinde düşey mesafelerdeki gerilim hatası düzeltildi.
-ENH projelerinde vaziyet planında direk tipi yazısı eklendi
Ver:1.1.0.17 8.3.2024
-EDŞ bölümündeki aşağıdaki modüller aktive edildi:
-Toplu Yük girişi,
-Yayılı yük girişi
-Trafo Gücü Hesabı
-AG Gerilim Düşümü Hesabı
-Mevcut Direk ve Travers Listesi
-Yeni Direk ve Travers Listesi
-Direk Koordinat Listesi
-Direk Numaralandırma
Bu bölümlerle ilgili web sayfamızdan yardım videoları izleyebilirsiniz.
Ver:1.1.0.12 4.3.2024
-ENH modülünde 3AWG Demir zincir izolatörlü tip projede revizyon yapıldı.
-Özel kütüphaneye t-12, t-14, t-16, t-18, t-20,gt-12, gt-14, gt-16, gt-18, gt-20 direk tipleri eklendi.
Ver:1.1.0.11 3.3.2024
-ENH modülünde revizyonlar yapıldı.
-ENH Eğitim videolarının tamamı yayınlandı:
web sayfamızdan veya youtube kanalımızdan izleyebilirsiniz.
Ver:1.1.0.10 1.3.2024
-Planlama modülünde direklerde Parafudr seçiliyken keşfe yansımaması problemi giderildi .
Ver:1.1.0.8 25.02.2024
-ENH modülü yan profil özelliği aktive edildi.
-ENH 3. eğitim videosu yayınlandı: https://youtu.be/ugrNl48eS8Y?feature=shared
-ENH kullanım videoları yayınlanmaya başlandı:https://www.setcad.com/setcad-enh/
Ver:1.1.0.7 24.02.2024
-ENH modülü manuel güzergah hattı çiziminde revizyon yapıldı.
-ENH kullanım videoları yayınlanmaya başlandı:https://www.setcad.com/setcad-enh/
Ver:1.1.0.6 22.02.2024
-Ana modülde DWG dosya açma ve saklama özelliğinde lokal klasör kullanımı sağlandı.
-ENH modülünde Zaviye direklerde travers seçiminde revizyon yapıldı.
-EDŞ Modülünde mevcut ve yeni şebeke değişiklikleri keşfe yansıması sağlandı. Videodan izleyebilirsiniz:
https://youtu.be/BEThIiCdnww?feature=shared
